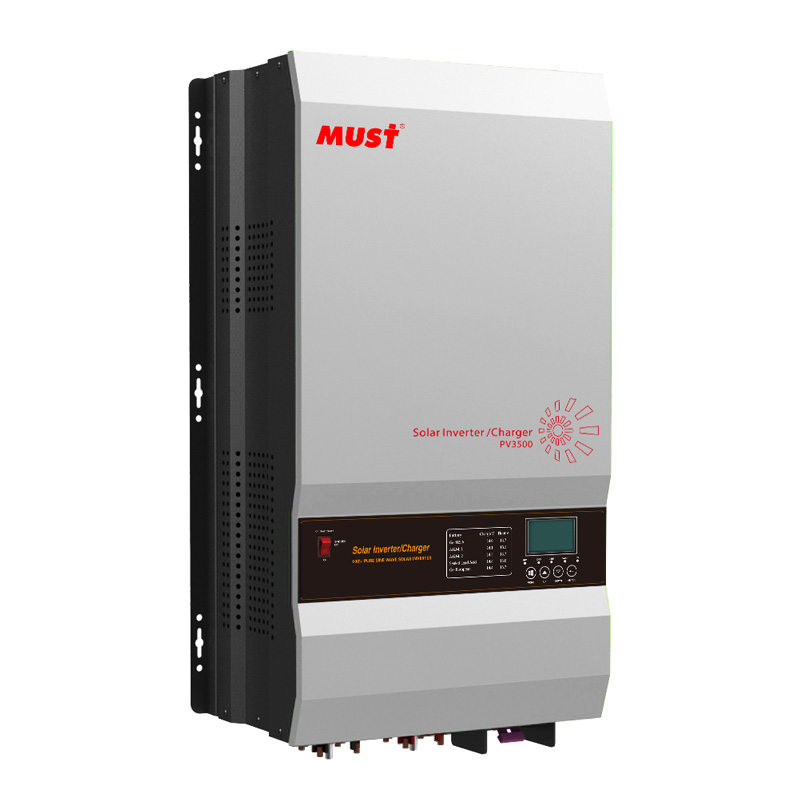

MPPT 太阳能控制逆变一体机PV3500系列

产品简介：

此款一体机内置工频正弦波逆变器和 MPPT 太阳能控制器，太阳能控制器效率可达95%，可设置184-253VAC（或155-275VAC）市电输入范围，可设置 50HZ/60HZ 输出频率，充电电流可以从 0-100% 可设置，高达300%的输出抗冲击能力，具有电池过载、欠压保护、输出过流、短路保护、过温保护，市电异常时能自动转换为逆变输出。

应用领域

广泛应用于手机、电脑、照明、空调、电视、收银机、冰箱、洗衣机、电动工具、工业设备、电信设备等各类家用负载或小型太阳能离网系统。

产品特性:

■高效率的单相正弦波逆变输出
■内置太阳能控制器和具有待机省电模式，使产品更加节能、环保
■三段式市电充电模式及充电电压、电流可设置
■采用高速高性能的 DSP 控制，提高了系统的响应速度
■逆变输出抗冲击能力强
■LED-LCD 双显示
■具有远程开关机功能

产品参数

型号		PV35-4K		PV35-5K	PV35-6K	PV35-8K	PV35-10K	PV35-12K
电池电压		24VDC	48VDC	48VDC	48VDC	48VDC	48VDC	48VDC
逆变输出	额定功率	4KW	5W	6KW	8KW	10W	12KW
	瞬时功率 (20 毫秒 )	12KW	15KW	18KW	24KW	30KW	36KW
	波形	纯正弦波 / 同样作为输入（旁路模式）
	额定输出电压有效值	230V(±10%RMS )
	输出频率	5OHz/60Hz±0.3Hz
	逆变效率 ( 最大值 )	>85%			>88%
	市电效率	>95%
	转换时间	10ms( 最大值 )
交流输入	电压	230VAC
	电压范围	154~272VAC( 个人电脑 )
	频率范围	50Hz/60Hz ( 自动侦测 )
电池	最小开机电压	20.0VDC/21.0VDC 为 24VDC 输入模式（40.0VDC/42.0VDC 为 48VDC 输入模式）
	电池低压报警	21.0VDC±0.3VDC 为 24VDC 输入模式（42.0VDC±0.6VDC 为 48VDC 输入模式）
	电池低压关机	20.0VDC±0.3VDC 为 24VDC 输入模式（40.0VDC±0.6VDC 为 48VDC 输入模式）
	电池高压报警	32.0VDC±0.3VDC 为 24VDC 输入模式（64.0VDC±0.6VDC 为 48VDC 输入模式）
	电池高压回复	31.0VDC±0.3VDC 为 24VDC 输入模式（62.0VDC±0.6VDC 为 48VDC 输入模式）
	省电模式	load ≤ 25W 负载
充电器	最大充电电流	65A	40A	50A	60A	70A	80A	100A
旁路& 保护	输入电压波形	正弦波 ( 电网或发电机 )
	输入频率	50Hz 或 60Hz
	过载保护	空气开关保护
	输出短路保护	空气开关保护
	最大旁路电流	40A				80A
太阳能控制器	最大 PV 充电电流	60A/80A				60A/80A(120A 可选择）
	直流电压	24V/48V 自动侦测				48V
	最大 PV 功率	1600W	3200W	3200W	3200W	3200W(6400W 对应 120A 选择）
	MPPT 工作电压	32~145VDC@24V / 64~147VDC@48V				64-147VDC
	最大 PV 开路电压	147VDC
	最大效率	>98%
	待机消耗	<2W
产品规格	安装方式	墙上挂载
	机器尺寸 ( 宽度* 高度* 深度)	620385215mm				670410215mm
	净重( 千克)	36	41	44		69+2.5	75.8+2.5	75.8+2.5
	包装尺寸 ( 宽度* 高度* 深度)	755515455mm				884618443mm
	毛重( 千克)	56	61	64		89+2.5	95.5+2.5	95.5+2.5
其他	操作温度范围	0° C~40° C 0~90% 相对湿度
	储存温度	-15° C ~ 60° C
	噪音	<60dB
	显示	LED+LCD
	负载(20GP/40GP/40HQ)	140pcs/280pcs/320pcs
